Macchinario adatto a medie e grandi falegnamerie, per la lavorazione di tetti in legno lamellare di grandi dimensioni (piscine, centri commerciali, palazzetti sportivi ecc.).

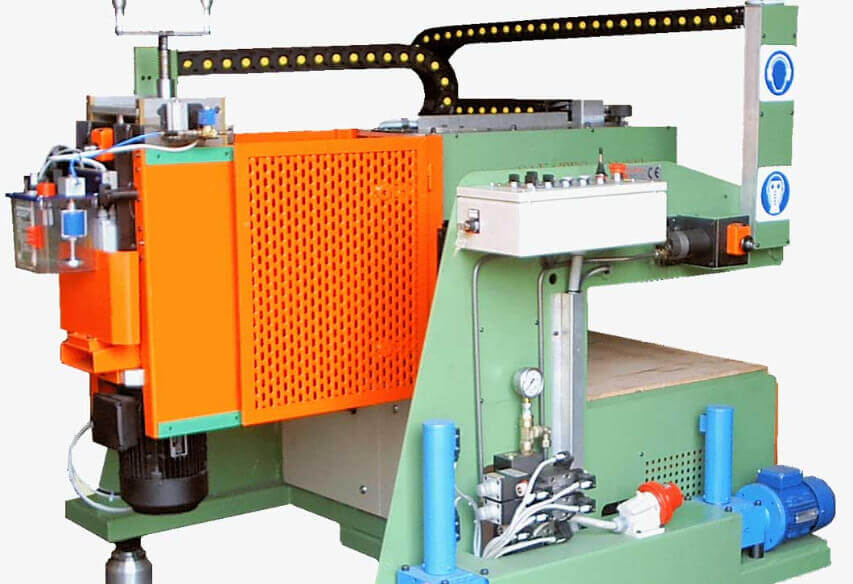

CAVATEC 500/800 è stata studiata per eseguire cave in travi di legno appoggiate su cavalletti. La macchina è costituita da una robusta struttura metallica, nella quale è ricavato uno spacco di 32 cm di altezza e 63 cm di profondità in cui viene inserita la trave da lavorare. All'interno della struttura della macchina scorre , in senso verticale, una piattaforma di sollevamento movimentata da un cilindro oleodinamico con forza di spinta di circa 5kN necessaria per l'ancoraggio macchina - trave.

Sulla struttura della macchina , su guide a ricircolo di sfere , scorre longitudinalmente un carro movimentato oleodinamicamente (lunghezza cava) che alloggia un gruppo composto da due slitte con movimento a croce : la slitta per il movimento trasversale ( profondità cava) , con spinta oleodinamica scorrevole su guide a ricircolo di sfere, e la slitta per la regolazione verticale , con movimento manuale (volantino ), scorrevole in guide di contrasto (posizione cava).

SCHEDA TECNICA

Durante la fase di rotazione della catena , automaticamente entra in funzione la lubrificazione della stessa . La mancanza di lubrificante non ne abilita l'utilizzo.

Il sistema macchina è dotato di un motore della potenza di 3 kW necessaria per la rotazione della catena. Un Quadro Elettrico gestito da PLC garantisce e controlla i movimenti della macchina.

La trave in legno può avere diverso spessore (da 10 a 30 cm) e mantenendo fissa la quota dei cavalletti su cui la stessa è appoggiata, varia la quota del suo filo superiore.
La macchina per operare deve essere portata in prossimità della trave e messa in quota per consentirne il posizionamento in appoggio.
Una piattaforma a pantografo rende solidale la macchina con la trave .

Ottenuta la rigidità macchina/trave si può procedere eseguendo movimenti:

• Longitudinali ( Lunghezza cava ) Max. 800 mm
• Trasversali ( Profondità cava ) Max. 500 mm
• Verticali ( Posizione cava ) Da 50 mm a 120 mm dal filo superiore della trave

Dati tecnici CAVATEC 500/800

• Lunghezza: Circa 1600 mm
• Larghezza: Circa 1700 mm
• Altezza: Circa 1500 mm
• Peso macchina: Circa 690 Kg
• Potenza motore Rotazione catena: 3 kW
• Velocità utensile: 5 m/sec.
• Spessore catena: Min.10 mm - Max. 20 mm
• Larghezza catena: 115 mm (Cava di punta )
• Bloccaggio travi: Da 10 cm a 30 cm
• Profondità cava: 500 mm ( con regolazione meccanica della profondità )
• Corsa trasversale: 800 mm (spostamenti verificabili su contatore millimetrico)
• Posizionamento cava: Da 50 mm a 120 mm dal piano superiore della trave ( la posizione è verificabile su un contatore millimetrico)
• Le misure sono indicative . Il costruttore si riserva la possibilità di operare variazioni.
